Ôn thi Kỹ thuật thủy khí - Truyền động thủy lực khí nén EPU

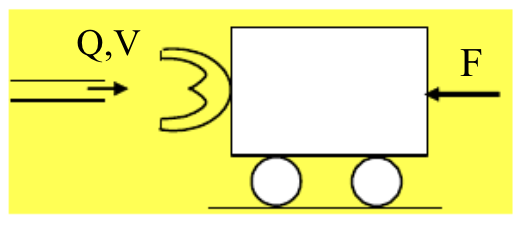

Tia dầu (tỷ trọng $\delta_d=0,8$) có vận tốc $V=4,8 \text{ m/s}$, lưu lượng $Q=21 \text{ dm}^3\text{/s}$ bắn vào giữa gầu gắn sau xe, gầu là mặt cong đối xứng $180^\circ$. Bỏ qua ma sát. Lực $F$ tác dụng vào xe theo phương ngang để xe đứng yên có giá trị là N.

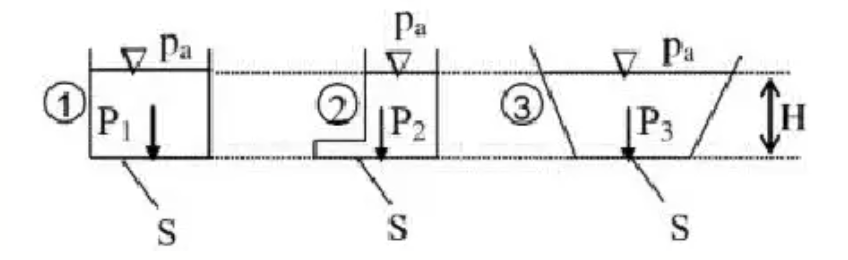

so sánh áp lực thủy tĩnh P tác dụng lên đáy của 3 bể chứa chất lỏng (bể 1:nước, bể 2:thủy ngân, bể 3:xăng), có diện tích đáy S và chiều cao cột chất lỏng H như nhau

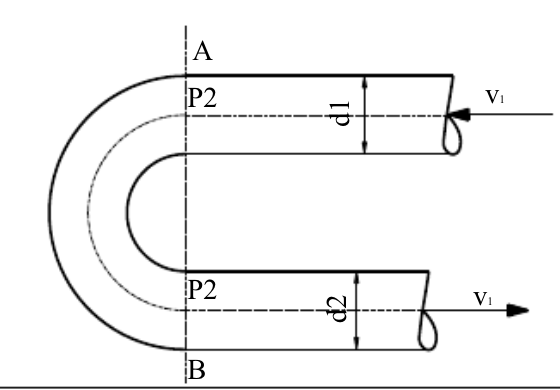

Nước có lưu lượng $Q=20 \text{ l/s}$ chảy qua đoạn ống cong $180^\circ$. Đường kính ống giảm từ $d_1=75 \text{ mm}$ đến $d_2=50 \text{ mm}$, áp suất tại cửa vào $p_1=2 \text{ at}$. Xác định phản lực $R$ của đoạn ống cong đó.

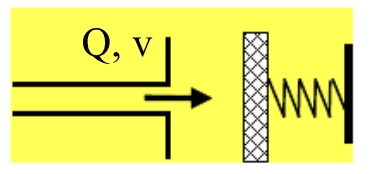

Dầu (tỷ trọng $\delta_d=0,8$) chảy ra khỏi vòi phun với $Q=50 \text{ l/s}$ và $v=10 \text{ m/s}$. Bỏ qua tổn thất và trọng lực. Để giữ cho van phẳng được cân bằng thì lực lò xo phải bằng N.

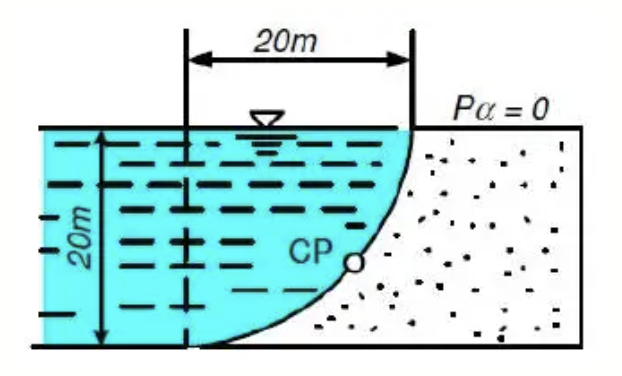

một đập nước là ¼ mặt có trụ có kích thước là bán kính R=20m, chiều rộng B=40m. xác định áp suất dư của nước lên đập.

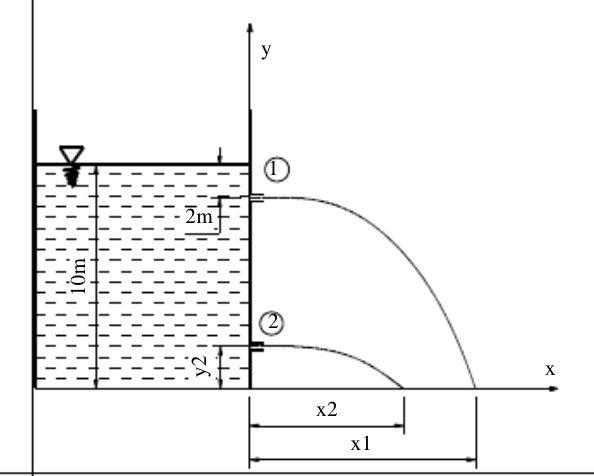

Bình đựng nước được khoét 2 lỗ ở thành như hình vẽ. Tìm $Y_2$ sao cho $x_2 = \frac{3}{4}x_1$.

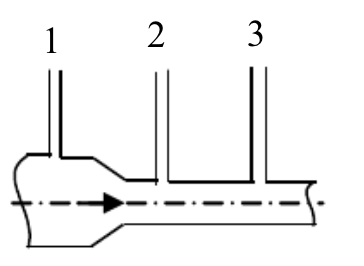

Dòng chất lỏng chảy trong ống nằm ngang như hình bên, người ta lắp 3 ống đo áp tại 3 vị trí. Mực chất lỏng dâng lên trong các ống này sẽ là.

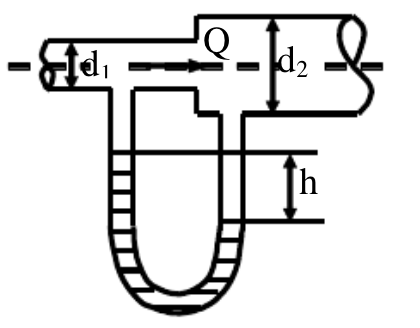

Biết $d_1=50 \text{ mm}$, $d_2=100 \text{ mm}$, lưu lượng $Q=30 \text{ m}^3\text{/h}$. Áp kế chữ U chứa thủy ngân có tỷ trọng $\delta=13,6$. Nước trong ống chảy rối. Bỏ qua tổn thất dọc đường. Độ chênh cột thủy ngân $h$ ở áp kế là

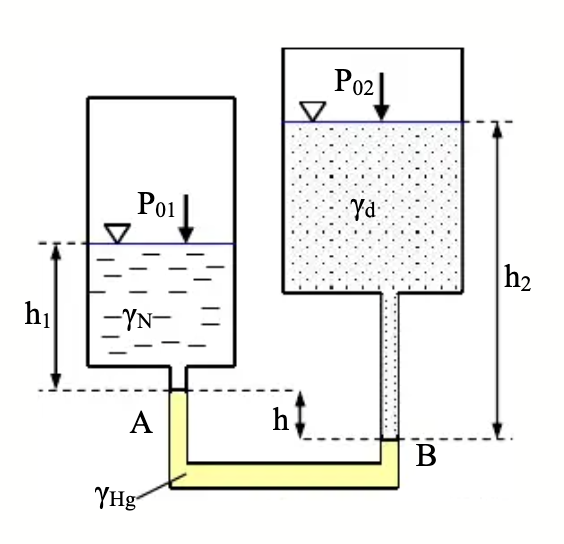

cho hai bình thông nhau như hình vẽ. biết áp suất tại mặt thoáng $P_{01}=29430 (N/m^2)$; h1=4m; h2=8m; h=2m; $\gamma_N=9810 (N/m^2)$; $\gamma_d=9025 (N/m^3)$; $\gamma_{Hg}=132925 (N/m^3)$. Xác định giá trị của P02.

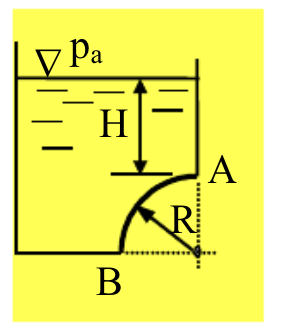

cho ¼ mặt trụ tròn AB có bán kính R=1m và chiều dài L=1m. chiều cao cột nước trên điểm A:H=1,5m. Thành phần thẳng đứng của áp lực nước (Pz) tác dụng lên mặt AB bằng:

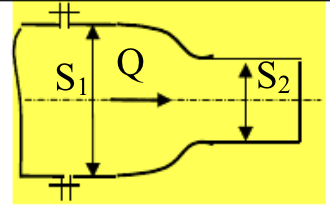

Đầu phun của vòi chữa cháy có tiết diện $S_2=0,01 \text{ m}^2$ được văn vào ống tròn có tiết diện $S_1=0,05 \text{ m}^2$. Áp suất $P_{d1}=1,5 \text{ at}$. Bỏ qua ma sát và trọng lực. Nước chảy rối. Lực tác dụng lên các buloong khi nước phun ra bằng.

ống chữ U đặt trên xe chuyển động chậm dần đều, người ta đo được L=15 cm, độ chênh chất lỏng trong hai nhánh ống h=20cm. gia tốc của xe có giá trị bằng ($m/s^2$)

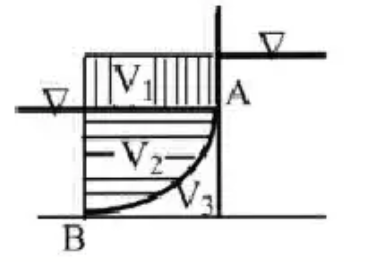

vật thể áp lực cho mặt cong AB là.

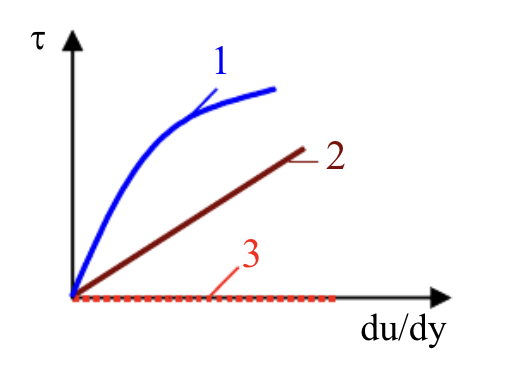

Ghép các đường cong dưới đây cho phù hợp loại chất lỏng

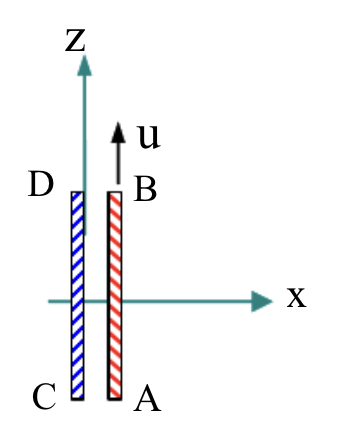

Hai tấm phẳng AB và Cd đặt song song và sát nhau, ở giữa là dầu bôi trơn. Tấm CD cố định, tấm AB chuyển động với vận tốc u. Lực ma sát … công thức $T= \mu.S.du/dy$ .

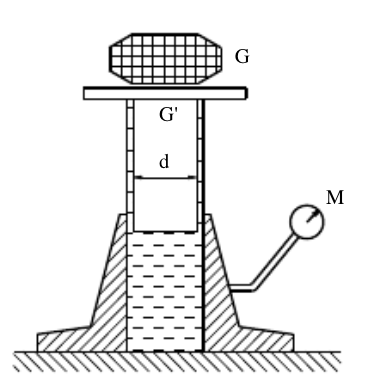

tính cột áp của nước trong xi lanh cho biết trọng lượng của vật G=53,2N, trọng lượng pittong G’=13,1N, đường kính của xi lanh d=1,22 cm.
