Đề Thi Điện Tử Công Suất EPU Miễn Phí Có Đáp Án Chi Tiết

Khám phá đề thi trắc nghiệm online miễn phí có đáp án chi tiết cho môn Điện Tử Công Suất tại Đại học Điện lực (EPU). Bộ đề được biên soạn chuyên sâu, giúp sinh viên củng cố kiến thức về linh kiện công suất, mạch điều khiển và ứng dụng thực tiễn. Với các câu hỏi đa dạng đi kèm lời giải cụ thể, tài liệu ôn tập này hỗ trợ bạn rèn luyện kỹ năng phân tích, tính toán và tự tin vượt qua kỳ thi.

Từ khoá: đề thi online miễn phí đáp án chi tiết điện tử công suất EPU Đại học Điện lực ôn tập trắc nghiệm linh kiện công suất mạch điều khiển kỹ năng phân tích thiết kế mạch ứng dụng thực tiễn

Số câu hỏi: 80 câuSố mã đề: 2 đềThời gian: 1 giờ

70,285 lượt xem 5,384 lượt làm bài

Xem trước nội dung

Câu 1: 0.25 điểm

Mạch chỉnh lưu 2 pha có điều khiển tải RD, LD, ED. U2=400V, f=50Hz, RD=2Ω, LD=vô cùng, LA=2,7mH, α= 600 = 60°, ED=60V. Để tìm được điện áp trung bình ra tải sử dụng công thức?

Ud = 0,9.U2.cosα – (XaId)/π = 163,2702V

Ud = 0,9.U2.cosα – (XaId)/π = 183,2702V

Ud = 0,9.U2.cosα – (XaId)/π = 63,2702V

Ud = 0,9.U2.cosα – (XaId)/π = 63,72V

Câu 2: 0.25 điểm

Câu 18 Để làm giảm mạch đập đầu ra mạch chỉnh lưu người ta dùng phương pháp nào sau đây

Mắc nối tiếp tụ C vào đầu ra của mạch lực

Mắc song song tụ C vào đầu ra của mạch lực

Mặc nối tiếp tụ C vào đầu vào của mạch lực

Mắc nối song song vào mạch lực một tụ điện C

Câu 3: 0.25 điểm

Sơ đồ chỉnh lưu 3 pha điot có LA phía AC và LD phía DC: điện cảm nào cần giá trị lớn đề có dòng một chiều liên tục phía tải DC?

Ld lớn

Ld bé

Ld trung bình

Tất cả các đáp án đều sai

Câu 4: 0.25 điểm

Câu 29 Khi dòng điều khiển IG = 0

SCR không dẫn.

SCR sẽ dẫn cưỡng ép khi UAK > U thuận max

SCR sẽ bị đánh thủng khi UAK > U thuận max

Điện trở tương đương của SCR rất nhỏ.

Câu 5: 0.25 điểm

Ý đúng về mạch chỉnh lưu không điều khiển cầu 1 pha tải thuần trở?

Điện áp trung bình ra tải: Ud = (U2.22 )/π = 0,92.U2

Điện áp trung bình ra tải: Ud = (U2.22 )/π = 0,72.U2

Điện áp trung bình ra tải: Ud = (U2.22 )/π = 0,82.U2

Điện áp trung bình ra tải: Ud = (U2.22 )/π = 0,44.U2

Câu 6: 0.25 điểm

Triac là linh kiện gì ?

Điều khiển mở dẫn dòng bằng xung dương.

Điều khiển mở dẫn dòng bằng xung âm.

Điều khiển mở dẫn dòng bằng cả xung dương và xung âm.

Điều khiển mở dẫn dòng bằng 1 xung dương và 1 xung âm liên tiếp

Câu 7: 0.25 điểm

Mạch chỉnh lưu có điều khiển tia 2 pha tải R,L. U2=220V, RD=2Ω, LD=∞,α=60°. Tính công suất trung bình ra tải?

4050 W

1050 W

3050 W

4057 W

Câu 8: 0.25 điểm

Mạch chỉnh lưu có điều khiển cầu 1 pha tải R,L, U2=220V, RD=5Ω, LD=∞,α=60°. Tính trị số dòng điện trung bình qua tải và qua mỗi van?

19,8A & 9,9A

9,8A & 9,9A

19,8A & 7,9A

15,8A & 9,9A

Câu 9: 0.25 điểm

Diode là phần tử bán dẫn công suất cấu tạo bởi

1 lớp tiếp giáp p-n

3 lớp tiếp giáp p-n

2 lớp tiếp giáp p-n

5 lớp tiếp giáp p-n

Câu 10: 0.25 điểm

Khi mắc nhiều mạch chỉnh lưu cầu song song, để chia đều dòng tải, cần đảm bảo

cùng góc kích và điện áp đầu ra bằng nhau

cùng trở kháng dây nối đất

cùng tần số đầu vào

cùng công suất tải

Câu 11: 0.25 điểm

Biết thời điểm mở tự nhiên của van bán dẫn trong sơ đồ chỉnh lưu phụ thuộc?

Sơ đồ chỉnh lưu

Mạch chỉnh lưu

Mạch bán dẫn

Mạch sao tam giác

Câu 12: 0.25 điểm

Câu 23 Trong các linh kiện sau đây loại nào không có khả năng điều khiển công suất.

MOSFET

TRIAC

THYIRSTOR

DIAC

Câu 13: 0.25 điểm

Điều không đúng với MBA chỉnh lưu?

Biến đổi điện áp xoay chiều lưới điện U1 thành điện áp xoay chiều U2 bên thứ cấp có giá trị phù hợp với yêu cầu của sơ đồ chỉnh lưu, cung cấp U2 cho phụ tải 1 chiều, biến đổi số pha, cách li bộ biến đổi với lưới, hạn chế sự biến thiên của dòng điện 3 pha.

Biến đổi điện áp xoay chiều lưới điện I1 thành điện áp xoay chiều U2 bên thứ cấp có giá trị phù hợp với yêu cầu của sơ đồ chỉnh lưu, cung cấp U2 cho phụ tải 1 chiều, biến đổi số pha, cách li bộ biến đổi với lưới, hạn chế sự biến thiên của dòng điện 2 pha.

Biến đổi điện áp xoay chiều lưới điện U1 thành điện áp xoay chiều U2 bên thứ cấp có giá trị phù hợp với yêu cầu của sơ đồ chỉnh lưu, cung cấp R2 cho phụ tải 1 chiều, biến đổi số pha, cách li bộ biến đổi với lưới, hạn chế sự biến thiên của dòng điện 3 pha.

Câu 14: 0.25 điểm

Ứng dụng của mạch chỉnh lưu cầu 3 pha có điều khiển trong công nghiệp là

điều khiển tốc độ động cơ DC

phát điện thủy điện

sạc ắc quy nhỏ

đèn chiếu sáng

Câu 15: 0.25 điểm

Mạch chỉnh lưu cầu 1 pha có điều khiển U2=400V, f=50Hz, RD=2Ω, LD=vô cùng, LA=2,7mH, α=60°, ED=60V. Tìm dòng điện sử dụng công thức nào?

Id =45,3472A

Id =49,3472A

Id =95,3472A

Id =15,3472A

Câu 16: 0.25 điểm

Câu 12 cấu trúc tối thiểu của một mạch chỉnh lưu là gì

Mạch lực

Máy biến áp , mạch lực

Máy biến áp , mạch lọc

Máy biến áp , mach lực , mạch lọc

Câu 17: 0.25 điểm

Sơ đồ chỉnh lưu cầu 3 pha bán điều khiển có bao nhiêu điot?

2 điot

1 điot

5 điot

3 điot

Câu 18: 0.25 điểm

Câu 13 Diote thuộc loại van nào?

Bán điều khiển

Điều khiển hoàn toàn

Không điều khiển

Điều khiển hoàn toàn

Câu 19: 0.25 điểm

Câu 28 Diode dẫn dòng điện từ anode sang cathode khi nào ?

Phân cực ngược.

Phân cực thuận.

Điện trở tương đương của diode lớn.

Cực dương của nguồn nối với cathode, cực âm của nguồn nối với anode

Câu 20: 0.25 điểm

Mạch chỉnh lưu cầu tia 3 pha U2=400V, f=50Hz, RD=2Ω, LD=vô cùng, LA=2,7mH, α=60°, ED=60V. Tìm UD?

Ud = 334,5636V

Ed = 334,5636V

Rd = 334,5636V

Id = 334,5636V

Câu 21: 0.25 điểm

Mạch chỉnh lưu tia 3 pha U2=400V, f=50Hz, RD=2Ω, LD=vô cùng, LA=2,7mH, α=60°, ED=60V. Tìm UD?

Ud =199,9839V

Ud =299,9839V

Ud 159,9839V

Ud =198,9839V

Câu 22: 0.25 điểm

Các phần tử bán dẫn công suất sử dụng trong các mạch công suất có đặc tính chung là

Khi mở cho dòng chảy qua thì có điện trở tương đương lớn, khi khóa thì điện trở tương đương nhỏ.

Khi mở cho dòng chảy qua hay khi khóa thì điện trở tương đương không thay đổi.

Khi mở cho dòng chảy qua thì có điện trở tương đương nhỏ, khi khóa thì điện trở tương đương lớn.

Tất cả các đáp án đều sai

Câu 23: 0.25 điểm

Chỉnh lưu là quá trình biến đổi?

Năng lượng dòng điện xoay chiều thành năng lượng dòng điện một chiều

Năng lượng điện áp xoay chiều thành năng lượng dòng điện một chiều

Năng lượng dòng điện xoay chiều thành năng lượng điện áp một chiều

Tất cả các đáp án đều đúng

Câu 24: 0.25 điểm

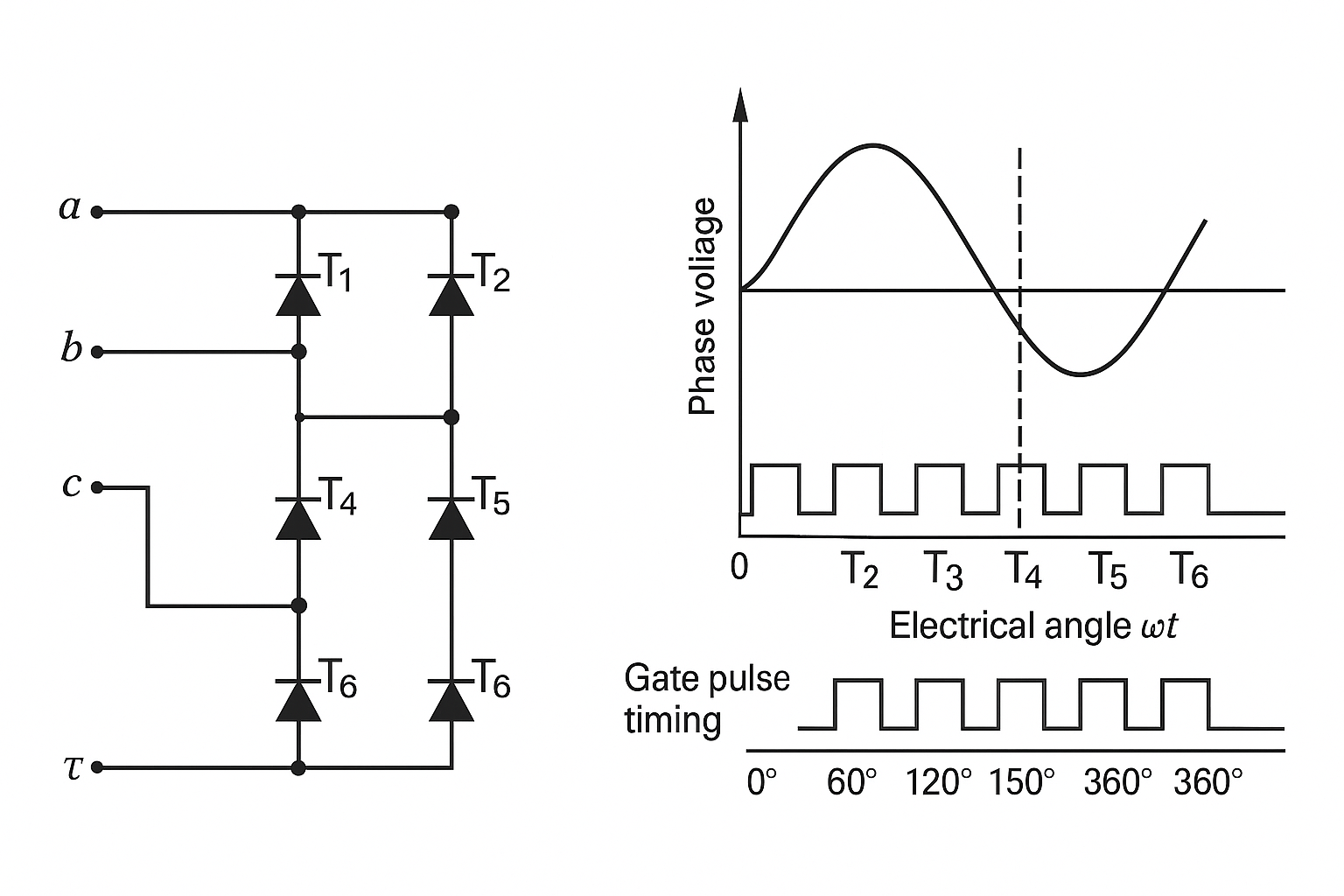

Cho sơ đồ chỉnh lưu vào đồ thị phát xung mở van như hình. Thời điểm tự nhiên của van T2 trong trường hợp này là (sơ đồ chỉnh lưu tia 3 pha có điều khiển)?

150° (5π/6)

180° (5π/6)

150° (2π/6)

90° (5π/6)

Câu 25: 0.25 điểm

chỉnh lưu tia 3 pha có điều khiển tải RD. U2=220V, RD=5Ω, α=π/4. ID=?

37,4A

35,4A

27,4A

7,4A

Câu 26: 0.25 điểm

Linh kiện công suất là linh kiện có:

Có hình dạng và kích thước lớn

Dễ ghép với nhôm tản nhiệt.

Làm việc với dòng lớn, áp lớn

Cả a, b, c

Câu 27: 0.25 điểm

Câu 30 Triac là linh kiện bán dẫn có khả năng gì ?

Dẫn dòng theo cả 2 chiều.

Ứng dụng trong mạch công suất điều chỉnh điện áp DC.

Tương đương với 2 SCR đấu song song.

Tương đương với 2 SCR đấu ngược chiều nhau.

Câu 28: 0.25 điểm

Khi sử dụng mạch chỉnh lưu cầu 1 pha có tải RL, nếu góc kích α tăng thì điện áp trung bình ra tải sẽ

giảm

tăng

không đổi

phụ thuộc vào L tải

Câu 29: 0.25 điểm

Mạch chỉnh lưu không điều khiển tia 1 pha có điểm giữa tải R. U2=200V, RD=10Ω. Tính công suất trung bình ra tải?

3240 W

5240 W

3340 W

3230 W

Câu 30: 0.25 điểm

Trong nhóm van đấu Anot chung, van có khả năng dẫn là van có?

Điện thế K âm nhất trong nhóm van và âm hơn điện thế tại điềm Anot chung.

Điện thế K âm nhất trong nhóm van và âm hơn điện thế tại điềm Anot riêng.

Điện thế âm hơn điện thế tại điềm Anot chung.

Tất cả các đáp án đều sai

Câu 31: 0.25 điểm

Thysistor thuộc loại van nào?

Bán điều khiển

Điều khiển hoàn toàn

Không điều khiển

Điều khiển không hoàn toàn

Câu 32: 0.25 điểm

Câu 32 Diac là linh kiện tương đương của ?

Hai SCR mắc song song ngược chiều nhau.

Hai SCR mắc nối tiếp ngược chiều nhau.

Hai diode mắc song song ngược chiều nhau.

Hai diode mắc nối tiếp ngược chiều nhau

Câu 33: 0.25 điểm

Cấu trúc đầy đủ nhất của mạch chỉnh lưu gồm?

Nguồn điện xoay chiều – MBA – mạch van – mạch lọc.

Nguồn điện một chiều – MBA – mạch van – mạch lọc.

Nguồn điện xoay chiều – mạch van – mạch lọc.

Nguồn điện xoay chiều – MBA – mạch lọc.

Câu 34: 0.25 điểm

Câu 16 Khẳng định nào sau đây là đúng?

Các van bán dẫn chỉ cho dòng chạy theo một chiều nhất định trừ diac

Các van bán dẫn có thể cho dòng chạy theo chiều người dùng phân cực

Các van bán dẫn phân cực tự do theo điều kiện lập trình của nhà sản xuất

Các van bán dẫn luôn luôn phân cực dương vào Kato và âm vào anot .

Câu 35: 0.25 điểm

trong nhóm van đấu chung K(catot)?

Điện thế tại K của các van bằng nhau

Điện thế tại K của các van giống nhau

Điện thế tại K của các điot bằng nhau

Điện thế tại K của các điot giống nhau

Câu 36: 0.25 điểm

Mạch chỉnh lưu có điều khiển tia 3 pha tải thuần trở biết điện áp pha hiệu dụng thứ cấp MBA U2=220V, RD=20Ω, góc điều khiển α=75°. Bỏ qua điện cảm phía xoay chiều. Tính trị số trung bình dòng điện ra tải và dòng điện trung bình mỗi van?

5,5A & 1,83A

7,5A & 1,83A

8,5A & 1,83A

5,5A & 3,83A

Câu 37: 0.25 điểm

Sơ đồ chỉnh lưu 1 pha nửa chu kì có bao nhiêu điot?

1 điot

2 điot

3 điot

4 điot

Câu 38: 0.25 điểm

Điều đúng với điot công suất?

Điot tự động khóa khi điện áp UAK âm và có giá trị nhỏ hơn điện áp đánh thủng

Không thể khóa được do đặc tính v-A

Có thể khóa được nếu được lập trình

Uak>0 thì diote khóa và nhỏ hơn Ig phát xung

Câu 39: 0.25 điểm

Mạch chỉnh lưu có điều khiển tia 3 pha tải R,L,E. Điện áp pha hiệu dụng U2=180V, RD=2,5Ω, LD=∞, ED=20V, α=25°. Tính dòng điện trung bình qua van thỏa mãn công thức?

21 < Itb < 25

21 < Itb < 29

23< Itb < 25

21 < Itb < 22

Câu 40: 0.25 điểm

Mạch chỉnh lưu cầu 1 pha có điều khiển tải R,L,E. U2=220V, f=50Hz, RD=10Ω, LD=∞, α=π/6, LA=1mH. Tính điện áp trung bình?

169,77(V)

139,77(V)

163,77(V)

69,77(V)
