Đề Thi Online Lý Thuyết Mạch 1 Làm Online Miễn Phí Có Đáp Án

Từ khoá: đề thi lý thuyết mạch 1 đề thi online miễn phí câu hỏi ôn tập lý thuyết mạch đáp án chi tiết lý thuyết mạch thi thử online lý thuyết mạch ôn tập lý thuyết mạch 1 học tập miễn phí lý thuyết mạch luyện thi lý thuyết mạch online đề thi thử lý thuyết mạch tài liệu học lý thuyết mạch

Số câu hỏi: 129 câuSố mã đề: 3 đềThời gian: 1 giờ

Xem trước nội dung

Câu 1: 0.2 điểm

Điện áp trên tụ điện 5 mF khi có dòng điện i(t) = 7sin(100t + 30) A chạy qua là:

A.

14sin(100t + 120) V

B.

14cos(100t - 60) V

C.

14sin(100t + 30) V

D.

14sin(100t - 60) V

Câu 2: 0.2 điểm

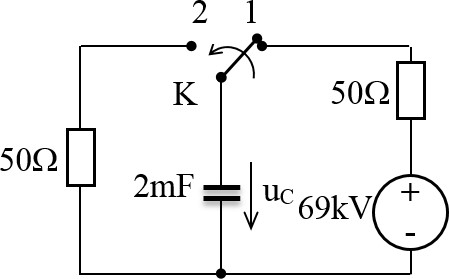

Khóa K trong mạch điện hình dưới chuyển từ vị trí 1 sang vị trí 2 tại thời điểm t = 0. Điện áp quá độ trên điện dung uC(t) có dạng (với A là hằng số):

A.

(1-e-20.t), kV

B.

e-20.t, kV

C.

(1-e-10.t), kV

D.

e-10.t, kV

Câu 3: 0.2 điểm

Giá trị hiệu dụng của dòng điện 100sin(314t - 30) A là:

A.

100 A

B.

50 A

C.

50 căn2 A

D.

100 căn2 A

Câu 4: 0.2 điểm

Mạng điện ba pha đối xứng có đặc điểm nào sau đây :

A.

Điện thế của các điểm trung tính khác không

B.

Biết lượng dây không thể suy ra lượng pha và ngược lại

C.

Biết lượng của một pha sẽ suy ra lượng của hai pha còn lại

D.

Các sức điện động của nguồn lệch pha lần lượt 150°

Câu 5: 0.2 điểm

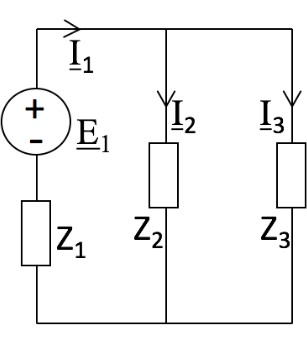

Cho mạch điện ở chế độ xác lập điều hoà như hình vẽ. Biết E1 =200 góc 40 , Z1 = 10 + j10 Ω, Z2 = 8 + j7 Ω, Z3 = 10 + j8 Ω. Giá trị của dòng điện I3 là:

A.

3,55 góc -2,18 A

B.

2,55 góc -2,18 A

C.

5,55 góc 2,18 A

D.

4,55 góc -2,18 A

Câu 6: 0.2 điểm

Giá trị hiệu dụng của điện áp -100căn 2 sin(314t - 170) V là:

A.

100 V

B.

50 V

C.

-100 V

D.

-50V

Câu 7: 0.2 điểm

Xét mạch như hình vẽ sau. Biết E = 20 V; I = 2 A. Giá trị của điện trở và công suất tỏa nhiệt trên điện trở R lần lượt là:

A.

10 Ω; 40 W

B.

20 Ω; 50 W

C.

40 Ω; 80 W

D.

10 Ω; 50 W

Câu 8: 0.2 điểm

Phương trình trạng thái của mạng một cửa có hệ số C =8 + j10, D = 15 + j20, dòng điện ngắn mạch của mạng một cửa có trị số :

A.

15 + j20 A

B.

30 + j34 A

C.

23 + j30 A

D.

8 + j10 A

Câu 9: 0.2 điểm

Điện áp trên tụ điện $5 \, \text{mF}$ khi có dòng điện $i(t) = 7\sin(100t + 30^\circ) \, \text{A}$ chạy qua là:

A.

$14\sin(100t - 60^\circ) \, \text{V}$

B.

$14\sin(100t + 30^\circ) \, \text{V}$

C.

$14\sin(100t + 120^\circ) \, \text{V}$

D.

$14\cos(100t - 60^\circ) \, \text{V}$

Câu 10: 0.2 điểm

Điện áp trên cuộn cảm 5 mH khi có dòng điện i(t) = 10sin(100t + 20) A chạy qua là:

A.

50sin(100t + 20) V

B.

5sin(100t + 20) V

C.

50cos(100t + 20) V

D.

5cos(100t + 20) V

Câu 11: 0.2 điểm

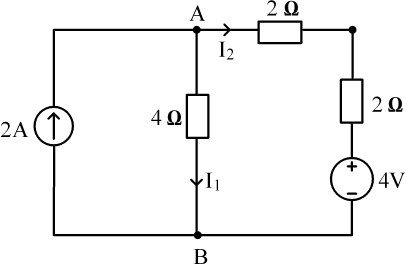

Xác định VA trong sơ đồ đồ mạch sau?

A.

6V

B.

3V

C.

2V

D.

5V

Câu 12: 0.2 điểm

Điện áp hở mạch của mạng một cửa sau có giá trị :,20p3.jpg.

A.

219,12 + j86,73 V

B.

215,12 + j85,64 V

C.

212,12 + j82,64 V

D.

220,12 + j56,64 V

Câu 13: 0.2 điểm

Xác định VA trong sơ đồ đồ mạch sau?

A.

3V

B.

6V

C.

5V

D.

2V

Câu 14: 0.2 điểm

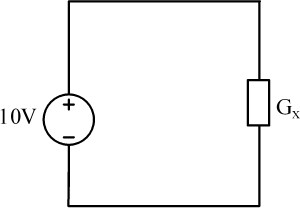

Tìm điện dẫn Gx trong sơ đồ mạch sau. Biết công suất tác dụng trên điện dẫn Gx là 50mW.

A.

500µS

B.

500mS

C.

0.5mS.

D.

500Ω

Câu 15: 0.2 điểm

Công suất biểu kiến S của mạch ba pha đối xứng tải tĩnh được tính theo công thức nào sau đây:

A.

S =If Uf

B.

S = Căn 3Ud Id

C.

S = 4U

D.

S = 3I

Câu 16: 0.2 điểm

Khóa K trong mạch điện hình dưới được đóng vào tại thời điểm t = 0. Dòng điện quá độ iL(t) chạy trong mạch có dạng (với I0 là hằng số dương):

A.

I0.(1 - e-50.t), A

B.

I0.(1 - e-100.t), A

C.

I0.(1 + e-50.t), A

D.

I0.(1 + e-100.t), A

Câu 17: 0.2 điểm

Mạch điện ba pha có hệ điện áp dây Ubc=220 góc 0, Uac=220 góc 60 , tải đấu sao có tổng trở mỗi pha Z = 5+j6Ω, dòng điện pha A có trị số hiệu dụng :

A.

15,45 + j11,45 A

B.

12,49 + j10,41 A

C.

22,89 + j20,51 A

D.

14,45 + j16,68 A

Câu 18: 0.2 điểm

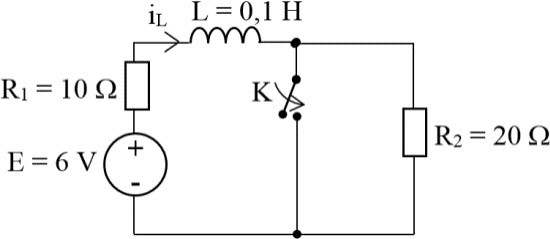

Khóa K trong mạch điện ở hình dưới được đóng vào tại thời điểm t = 0. Dòng điện chạy qua điện cảm L tại thời điểm t = -0 có giá trị bằng:

A.

0,2 A

B.

0,5 A

C.

0,4 A

D.

0,3 A

Câu 19: 0.2 điểm

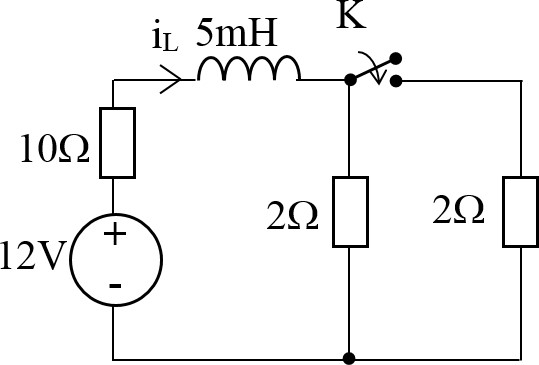

Khóa K trong mạch điện ở hình dưới được đóng vào tại thời điểm t = 0. Giá trị của dòng điện chạy qua điện cảm $i_L(+0)$ là:

A.

$1 \, \text{A}$

B.

$1.2 \, \text{A}$

C.

$\frac{12}{11} \, \text{A}$

D.

$6 \, \text{A}$

Câu 20: 0.2 điểm

Cho i1(t) = 30sin(314t - 20), i2(t) = 60cos(314t - 30). Phát biểu nào dưới dây đúng?

A.

i1(t) sớm pha so với i2(t) một góc -50

B.

i1(t) sớm pha so với i2(t) một góc -80

C.

i1(t) chậm pha so với i2(t) một góc -10

D.

i1(t) chậm pha so với i2(t) một góc -50

Câu 21: 0.2 điểm

Cho i1(t) = 30sin(314t - 20), i2(t) = 60cos(314t - 30). Phát biểu nào dưới dây đúng?

A.

i1(t) sớm pha so với i2(t) một góc -50

B.

i1(t) chậm pha so với i2(t) một góc -10

C.

i1(t) chậm pha so với i2(t) một góc -50

D.

i1(t) sớm pha so với i2(t) một góc -80

Câu 22: 0.2 điểm

Giá trị hiệu dụng của dòng điện 100sin(314t - 30) A là:

A.

100 A

B.

50 A

C.

50 căn2 A

D.

-100A

Câu 23: 0.2 điểm

Tổng trở phức của nhánh có 3 phần tử với $R = 20 \, \Omega$, $L = 5 \, \text{mH}$ và $C = 10 \, \text{mF}$ mắc nối tiếp nhau ở tần số $100 \, \text{Hz}$ là:

A.

$20 + j2.9824 \, \Omega$

B.

$20 + j3.3007 \, \Omega$

C.

$20 + j2.5008 \, \Omega$

D.

$20 + j3.5217 \, \Omega$

Câu 24: 0.2 điểm

Giá trị hiệu dụng của điện áp -200 căn2 sin(314t - 170) V là:

A.

200 căn2 V

B.

-200 V

C.

100V

D.

200 V

Câu 25: 0.2 điểm

Cho mạch ba pha đối xứng. Biết điện áp trên phụ tải pha A là 98 góc -12 V, điện áp trên phụ tải pha C có giá trị là :

A.

98 góc 120

B.

98 góc -108

C.

98 góc 108

D.

98 góc 150

Câu 26: 0.2 điểm

Điện áp trên cuộn cảm 5 mH khi có dòng điện i(t) = 10sin(100t + 20) A chạy qua là:

A.

50sin(100t + 20) V

B.

5sin(100t + 20) V

C.

50cos(100t + 20) V

D.

5cos(100t + 20) V

Câu 27: 0.2 điểm

Cho u(t) = 150sin(314t - 60), i(t) = 7sin(314t - 30). Phát biểu nào dưới dây đúng?

A.

u(t) sớm pha so với i(t) một góc -30

B.

u(t) sớm pha so với i(t) một góc 30

C.

u(t) sớm pha so với i(t) một góc 90

D.

u(t) sớm pha so với i(t) một góc -90

Câu 28: 0.2 điểm

Dòng điện i(t) = 5căn2 sin(100t + 17) A chạy qua nhánh có điện trở 5 Ω và tụ điện 2 mF mắc nối tiếp tạo ra điện áp trên nhánh là:

A.

25căn2 sin(100t + 17) + 25sin(100t + 110) V

B.

25căn2 sin(100t + 17) + 25căn2 sin(100t + 11) V

C.

25căn2 sin(100t + 17) + 25căn2 sin(100t - 73) V

D.

25căn2 sin(100t + 17) + 25sin(100t - 73) V

Câu 29: 0.2 điểm

Hãy xác định dòng điện I của mạch. Biết R1=4Ω;R2=4Ω;R3=2Ω; R4=2Ω;E=12V

A.

-4A

B.

4A

C.

1A

D.

2A

Câu 30: 0.2 điểm

Cho u(t) = 150sin(314t - 60), i(t) = 7sin(314t - 30). Phát biểu nào dưới dây đúng?

A.

u(t) sớm pha so với i(t) một góc -30

B.

u(t) sớm pha so với i(t) một góc 30

C.

u(t) sớm pha so với i(t) một góc -90

D.

u(t) sớm pha so với i(t) một góc 90

Câu 31: 0.2 điểm

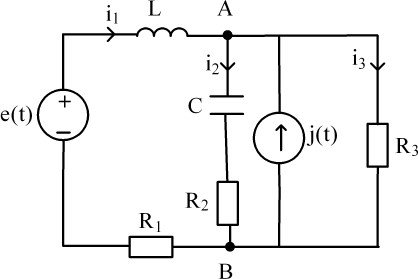

Phương trình theo định luật Kirchhoff 1 tại nút A trong sơ đồ mạch sau

A.

i1+j=i2+i3

B.

i1= i2+ i3

C.

i1 - i2 + i3 - j=0

D.

i1 - i2 -i3 - j=0

Câu 32: 0.2 điểm

Sơ đồ Thevenin tương đương bao gồm :

A.

Nguồn áp Uhở mắc song song với tổng trở vào Zv

B.

Nguồn áp Uhở mắc nối tiếp với tổng dẫn vào Yv

C.

Nguồn áp có giá trị Uhở mắc nối tiếp với tổng trở vào Zv

D.

Nguồn áp Uhở mắc song song với tổng dẫn vào Yv

Câu 33: 0.2 điểm

Giá trị hiệu dụng của điện áp -100căn2 sin(314t - 170) V là:

A.

50 V

B.

20V

C.

-100 V

D.

100 V

Câu 34: 0.2 điểm

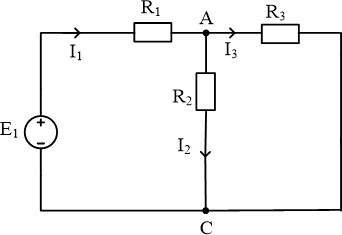

Xác định nguồn E1 trong mạch biết I2 = 10A; R3 =2R2 =20Ω; R1= 10Ω

A.

300V

B.

250V

C.

100V

D.

200V

Câu 35: 0.2 điểm

Cho u (t) = 120cos(314t + 20), i(t) = 6sin(314t + 30). Phát biểu nào dưới dây đúng?

A.

u (t) sớm pha so với i(t) một góc 800

B.

u (t) sớm pha so với i(t) một góc -80

C.

u (t) sớm pha so với i(t) một góc -10

D.

u (t) sớm pha so với i(t) một góc 50

Câu 36: 0.2 điểm

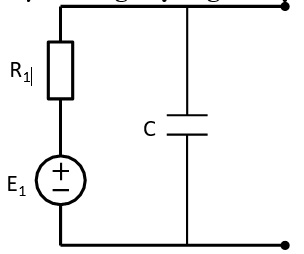

Mạng một cửa như hình vẽ có nguồn E1 = 100V, điện trở R1 = 10Ω, điện dung C = 0,5μF, dòng điện ngắn mạch trên cửa là:

A.

10 A

B.

20 A

C.

30 A

D.

40 A

Câu 37: 0.2 điểm

Cho u (t) = 120cos(314t + 20), i(t) = 6sin(314t + 30). Phát biểu nào dưới dây đúng?

A.

u (t) sớm pha so với i(t) một góc -10

B.

u (t) sớm pha so với i(t) một góc 50

C.

u (t) sớm pha so với i(t) một góc -80

D.

u (t) sớm pha so với i(t) một góc 80

Câu 38: 0.2 điểm

Dòng điện i(t) = 10sin(1000t - 30) A chạy qua qua nhánh có điện trở 8 Ω và cuộn cảm 5 mH mắc nối tiếp tạo ra điện áp trên nhánh là:

A.

80sin(1000t - 30) + 50sin(1000t - 120) V

B.

80sin(1000t - 30) + 50sin(1000t + 60) V

C.

80sin(1000t - 30) + 50căn2 sin(1000t + 60) V

D.

80sin(1000t) + 50sin(1000t + 60) V

Câu 39: 0.2 điểm

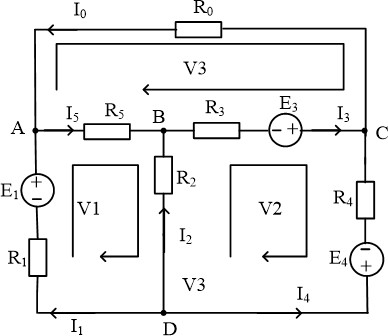

Viết phương trình theo định luật Kirchhoff 2 cho vòng 2 trong sơ đồ mạch sau?

A.

-R2 I2 +R3 I3 - R4 I4 = E3 + E4

B.

R2 I2 +R3 I3 + R4 I4 = -E3 - E4

C.

R2 I2 +R3 I3 + R4 I4 = -E3 + E4

D.

R2 I2 +R3 I3 - R4 I4 = E3 + E4

Câu 40: 0.2 điểm

Cho mạch ba pha đối xứng. Biết điện áp trên phụ tải pha A là 98 góc -12 , điện áp trên phụ tải pha B có giá trị là :

A.

98 góc 12

B.

98 góc 32

C.

98 góc -132

D.

98 góc 120

Câu 41: 0.2 điểm

Dòng điện $i(t) = 10\sin(1000t - 30^\circ) \, \text{A}$ chạy qua nhánh có điện trở $8 \, \Omega$ và cuộn cảm $5 \, \text{mH}$ mắc nối tiếp tạo ra điện áp trên nhánh là:

A.

$80\sin(1000t - 30^\circ) + 50\sin(1000t + 60^\circ) \, \text{V}$

B.

$80\sin(1000t - 30^\circ) + 50\sin(1000t - 120^\circ) \, \text{V}$

C.

$80\sin(1000t) + 50\sin(1000t + 60^\circ) \, \text{V}$

D.

$80\sin(1000t - 30^\circ) + 50\sin(1000t + 60^\circ) \, \text{V}$

Câu 42: 0.2 điểm

Cho $i_1(t) = 30\sin(314t - 20^\circ)$, $i_2(t) = 60\cos(314t - 30^\circ)$. Phát biểu nào dưới đây đúng?

A.

$i_1(t) \, chậm \, pha \, so \, với \, i_2(t) \, một \, góc \, -50^\circ$

B.

$i_1(t) \, sớm \, pha \, so \, với \, i_2(t) \, một \, góc \, -50^\circ$

C.

$i_1(t) \, sớm \, pha \, so \, với \, i_2(t) \, một \, góc \, -80^\circ$

D.

$i_1(t) \, chậm \, pha \, so \, với \, i_2(t) \, một \, góc \, -10^\circ$

Câu 43: 0.2 điểm

Dòng điện $i(t) = 5\sqrt{2} \sin(100t + 170^\circ) \, \text{A}$ chạy qua nhánh có điện trở $5 \, \Omega$ và tụ điện $2 \, \text{mF}$ mắc nối tiếp tạo ra điện áp trên nhánh là:

A.

$25\sqrt{2} \sin(100t + 17^\circ) + 25\sin(100t + 110^\circ) \, \text{V}$

B.

$25\sqrt{2} \sin(100t + 17^\circ) + 25\sqrt{2} \sin(100t + 110^\circ) \, \text{V}$

C.

$25\sqrt{2} \sin(100t + 17^\circ) + 25\sqrt{2} \sin(100t - 73^\circ) \, \text{V}$

D.

$25\sqrt{2} \sin(100t + 17^\circ) + 25\sin(100t - 73^\circ) \, \text{V}$

Câu 44: 0.2 điểm

Dòng điện $i(t) = 10\sin(1000t - 30^\circ) \, \text{A}$ chạy qua nhánh có điện trở $8 \, \Omega$ và cuộn cảm $5 \, \text{mH}$ mắc nối tiếp tạo ra điện áp trên nhánh là:

A.

$80\sin(1000t - 30^\circ) + 50\sin(1000t - 120^\circ) \, \text{V}$

B.

$80\sin(1000t - 30^\circ) + 50\sin(1000t + 60^\circ) \, \text{V}$

C.

$80\sin(1000t) + 50\sin(1000t + 60^\circ) \, \text{V}$

D.

$80\sin(1000t - 30^\circ) - 50\sin(1000t + 60^\circ) \, \text{V}$

Câu 45: 0.2 điểm

Cho $u(t) = 120\cos(314t + 20^\circ)$, $i(t) = 6\sin(314t + 30^\circ)$. Phát biểu nào dưới đây đúng?

A.

$u(t) \, sớm \, pha \, so \, với \, i(t) \, một \, góc \, 80^\circ$

B.

$u(t) \, sớm \, pha \, so \, với \, i(t) \, một \, góc \, -10^\circ$

C.

$u(t) \, sớm \, pha \, so \, với \, i(t) \, một \, góc \, 50^\circ$

D.

$u(t) \, sớm \, pha \, so \, với \, i(t) \, một \, góc \, -80^\circ$

Câu 46: 0.2 điểm

Cho mạch điện ba pha đối xứng có điện áp dây $U_d = 380 \, \text{V}$ cung cấp cho tải ba pha nối sao có tổng trở tải các pha bằng $Z = 10 + j15 \, \Omega$. Hãy xác định trị số hiệu dụng dòng điện pha của tải.

A.

$15.20 \, \text{A}$

B.

$10.20 \, \text{A}$

C.

$17.20 \, \text{A}$

D.

$12.20 \, \text{A}$

Câu 47: 0.2 điểm

Cho mạch điện như hình vẽ, biết $R_1 = 100 \, \Omega$; $R_2 = R_3 = 200 \, \Omega$; $E_1 = 200 \, \text{V}$. Xác định dòng điện $I_1$:

A.

$I_1 = 1 \, \text{A}$

B.

$I_1 = 2 \, \text{A}$

C.

$I_1 = 0.4 \, \text{A}$

D.

$I_1 = -1 \, \text{A}$

Câu 48: 0.2 điểm

Cho mạch ba pha đối xứng có sức điện động pha A bằng $230 \, \text{V}$ cung cấp cho tải ba pha nối sao có tổng trở các pha là $Z = 8 + j6 \, \Omega$. Xác định điện áp trên tải pha C:

A.

$230 \angle -113.13^\circ \, \text{V}$

B.

$200 \angle 150^\circ \, \text{V}$

C.

$250 \angle -120^\circ \, \text{V}$

D.

$210 \angle -150^\circ \, \text{V}$

Câu 49: 0.2 điểm

Giá trị hiệu dụng của dòng điện $200\sin(314t - 30^\circ) \, \text{A}$ là:

A.

$200 \, \text{A}$

B.

$100 \, \text{A}$

C.

$100\sqrt{2} \, \text{A}$

D.

$200\sqrt{2} \, \text{A}$

Câu 50: 0.2 điểm

Mạch điện ba pha đối xứng có $U_d = 220 \, \text{V}$ cung cấp cho tải nối tam giác có tổng trở các pha $Z = 4 + j3 \, \Omega$. Công suất phản kháng tiêu thụ trên mỗi pha của tải là:

A.

$8956 \, \text{VAr}$

B.

$7235 \, \text{VAr}$

C.

$5808 \, \text{VAr}$

D.

$6455 \, \text{VAr}$
