Trắc Nghiệm Điện Tử Tương Tự - Đại Học Điện Lực (EPU)

Ôn tập và kiểm tra kiến thức về Điện Tử Tương Tự với bài trắc nghiệm trực tuyến dành cho sinh viên Đại Học Điện Lực (EPU). Bài trắc nghiệm bao gồm các câu hỏi về nguyên lý hoạt động của các linh kiện điện tử tương tự, mạch khuếch đại, bộ lọc và các ứng dụng trong hệ thống điện tử, giúp sinh viên củng cố kiến thức và chuẩn bị tốt cho kỳ thi, kèm đáp án chi tiết.

Từ khoá: trắc nghiệm điện tử tương tựĐại học Điện LựcEPUkiểm tra điện tử tương tựbài thi điện tửmạch khuếch đạilinh kiện điện tửbộ lọc điện tửôn tập điện tử tương tựtrắc nghiệm có đáp ánkiến thức điện tử

Số câu hỏi: 30 câuSố mã đề: 1 đềThời gian: 30 phút

11,916 lượt xem 903 lượt làm bài

Xem trước nội dung

Câu 1: 1 điểm

trong các mạch khuếch đại công suất chế độ A B và C chế độ nào có hiệu suất cao nhất

Chế độ B

Chế độ A

Chế độ C

Như nhau

Câu 2: 1 điểm

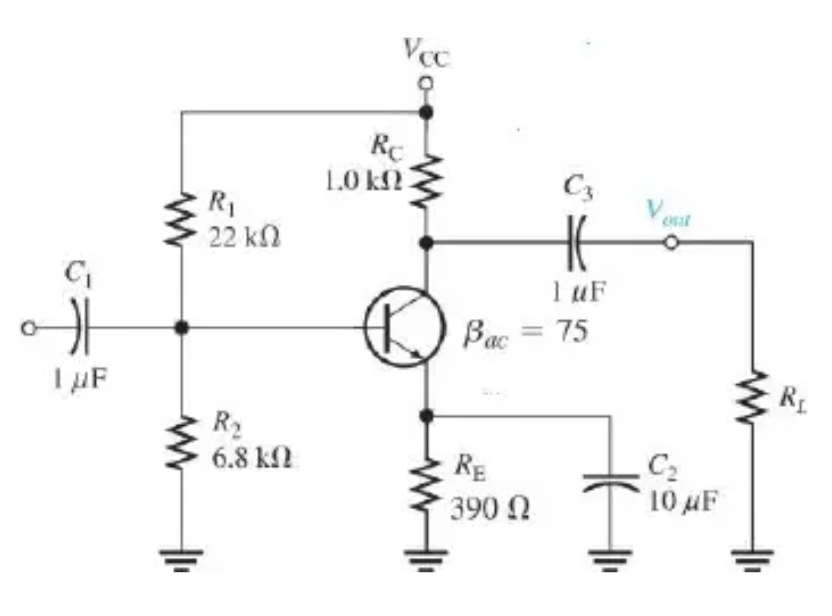

Cho mạch khuếch đại emitter chung (CE) như hình vẽ. Hãy xác định trở kháng vào nhìn từ cổng baze (Rin(base) ) của mạch, biết rằng điện trở xoay chiều emitter re’= 15Ω

Rin(base) = 30,375 (ΚΩ)

Rin(base) = 1,125 (ΚΩ)

Rin(base) = 0,925 (ΚΩ)

Rin(base) = 4,43 (ΚΩ)

Câu 3: 1 điểm

Một bộ khuếch đại ghép tầng gồm 4 tầng. Hệ số khuếch đại điện áp tổng thể Gv = 94 dB. Hãy xác định hệ số khuếch đại tại mỗi tầng, biết chúng có hệ số khuếch đại như nhau.

Gv = 23,5 dB

Gv = 3,113 dB

Gv = 223,88

Gv = 3,11

Câu 4: 1 điểm

Gv = 15

Gv = 23,5

Gv = 223,88

Gv = 3,11

Câu 5: 1 điểm

Một transistor BJT có điện trở c-mi-to re’ = 8 , dòng điện dc tại cực collector bằng 3,1 mA. Hãy xác định giá trị của hệ số truyền đạt dòng α của transistor này ?

α = 0,992

α = 1,008

α = 0,992%

α = 1,008%

Câu 6: 1 điểm

Một transistor BJT có điện trở c-mi-to re’= 8 , dòng điện dc tại cực collector bằng 3,1 mA. Hãy xác định giá trị βdc của transistor này?

βDC = 124

. βDC = 125

βDC = 126

. βDC = 1

Câu 7: 1 điểm

Hãy xác định giá trị dòng điện dc tại các chân cực của transistor BJT, biết điện trở c-mi-tơ của transistor là re’ = 6,25Ω và βdc=99?

IE = 4 (mA); IB = 40 (µA); IC = 3,96 (mA)

IE = 4 (A); IB = 40 (mA); IC = 3,96 (A)

IC = 4 (mA); IB = 40 (µA); IC = 3,96 (mA)

IC = 4 (mA); IB = 40 (mA); IC = 3,96 (mA)

Câu 8: 1 điểm

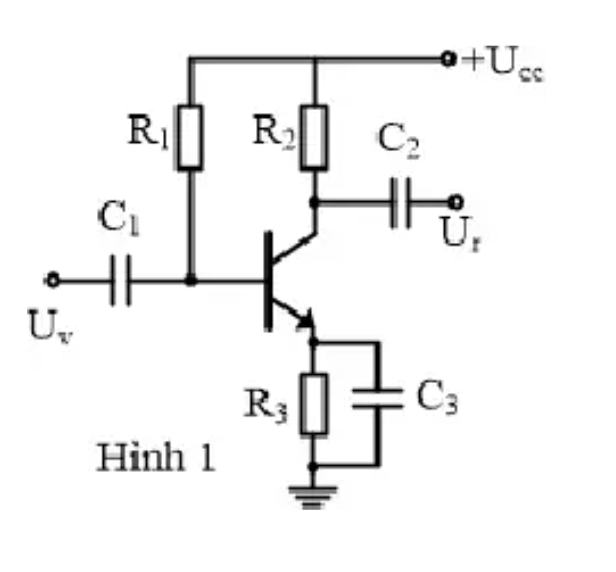

Transistor được phân cực như mạch như hình vẽ 1, trong đó: $U_{cc} = 16\,\mathrm{V}$ ; $U_{BE} = 0{,}7\,\mathrm{V}$ ; $\beta_{DC} = 99$ ; $R_{1} = 330\,\mathrm{k}\Omega$ ; $R_{2} = 2{,}2\,\mathrm{k}\Omega$ ; $R_{3} = 560\,\Omega$ .

Hỏi transistor hoạt động ở chế độ nào?

Chế độ khuếch đại

Chế độ ngưng dẫn

Chế độ dẫn bão hòa

Không có đáp án đúng

Câu 9: 1 điểm

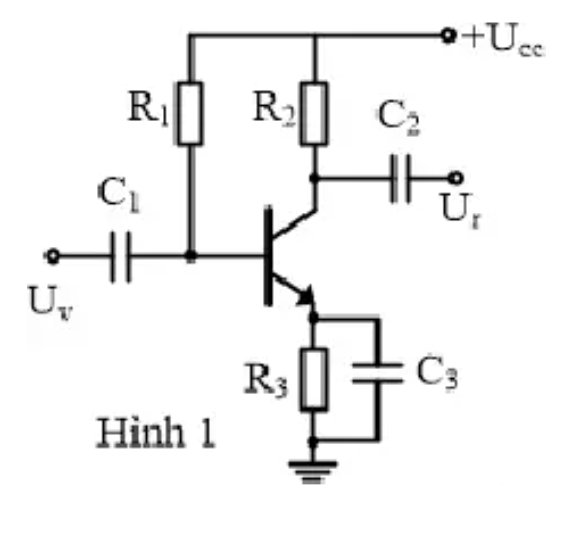

Cho sơ đồ như mạch như hình vẽ 1, trong đó: $U_{cc} = 16\,\mathrm{V}$ ; $U_{BE} = 0{,}7\,\mathrm{V}$ ; $\beta_{DC} = 99$ ; $R_{1} = 330\,\mathrm{k}\Omega$ ; $R_{2} = 2{,}2\,\mathrm{k}\Omega$ ; $R_{3} = 560\,\Omega$ .

Hãy tính dòng điện tại chân cực Emitter ở chế độ 1 chiều.

IE = 3,96.10-5(A)

IE = 3,96.10-3 (mA)

IE = 3,96 (mA)

IE = 3,92 (mA)

Câu 10: 1 điểm

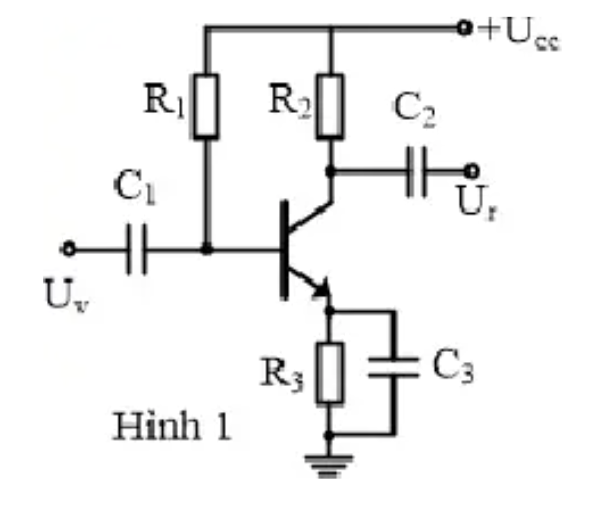

Cho sơ đồ như mạch như hình vẽ 1, trong đó: $U_{CC} = 16\text{ V}$ ; $U_{BE} = 0{,}7\text{ V}$ ; $\beta_{DC} = 99$ ; $R_1 = 330\text{ K}\Omega$ ; $R_2 = 2{,}2\text{ K}\Omega$ ; $R_3 = 560\ \Omega$ .

Hãy tính dòng điện tại chân cực collector ở chế độ 1 chiều.

IC = 3,96.10-5(A)

IC = 3,92.10-3 (mA)

IC = 3,92.10-3 (A)

IC = 3,96.10-5 (mA)

Câu 11: 1 điểm

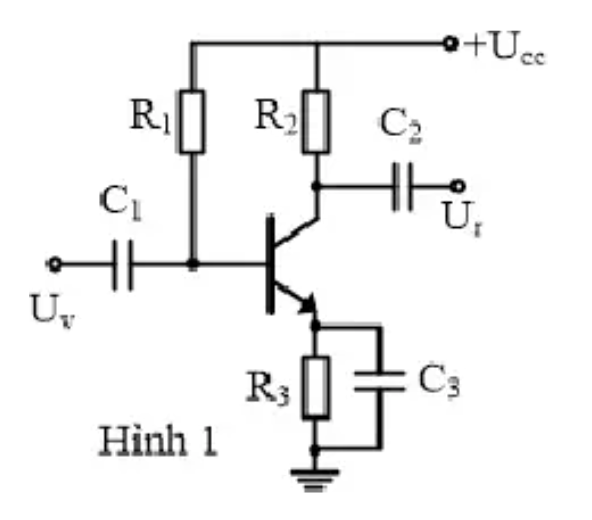

Hãy tính dòng điện tại chân cực bazơ ở chế độ 1 chiều.

IB = 3,96.10-5(A)

IB = 3,92.10-5 (A)

IB = 3,96.10-5 (A)

IB = 3,96.10-5 (mA)

Câu 12: 1 điểm

hiệu suất của bộ khuếch đại công suất là tỷ số giữa dòng công suất được cung cấp cho tải với

Công suất tín hiệu đầu vào

Công suất tiêu hao và trong tầng cuối cùng

Công suất từ nguồn cung cấp chiều

Công suất từ nguồn cung cấp 1 chiều à công suất tín hiệu đầu vào

Câu 13: 1 điểm

để đầu ra tối đa , bộ khuếch đại công suất loại A phải được duy trì giá trụ của dòng điện tĩnh là

Một nửa dòng tải định

Hai lần dòng tải định

Ít nhất là bằng dòng tải định

Nhỏ nhất là bằng dòng tải định

Câu 14: 1 điểm

dòng điện cực đại mà bộ khuếch đại công suất loại A có thể cung cấp cho tải phụ thuộc vào

Trị số danh đinh tối đa của nguồn cung cấp

Dòng điện tĩnh

Dòng điện trong các điện trở phân cực

Kích thước của bộ tản nhiệt

Câu 15: 1 điểm

trong các mạch khuếch đại công suất chế độ A B và C chế độ nào có hiệu suất thấp nhất

Chế độ B

Chế độ A

Chế độ C

Như nhau

Câu 16: 1 điểm

Một bộ khuyêchs đại công suất lớp A hoạt động ở vùng nào của đường đặc tuyến

Vùng phi tuyến

Vùng tuyến tính

Vùng bão hòa

Cả vùng tuyến tính và vùng phi tuyến tính

Câu 17: 1 điểm

sắp xếp mức độ méo dạng tín hiệu trong các mạch khuếch đại công suất chế độ A,B,AB và C theo thứ tự từ ít đến nhiều

Chế độ B, AB, A và C

Chế độ A,AB, B và C

Chế độ AB, A,B và C

Chế độ C, B, AB và A

Câu 18: 1 điểm

sắp xếp mức độ méo dạng tín hiệu trong các mạch khuếch đại công suất chế độ A,B,AB và C theo thứ tự từ nhiều đến ít

Chế độ B, AB, A và C

Chế độ A,AB, B và C

Chế độ AB, A,B và C

Chế độ C, B, AB và A

Câu 19: 1 điểm

trong các kiểu khuếch đại công suất chế độ A, B, AB và C, kiểu nà có méo dạng tín hiệu nhiều nhất

Chế độ B

Chế độ A

Chế độ AB

Chế độ C

Câu 20: 1 điểm

trong các kiểu khuếch đại công suất chế độ A, B, AB và C, kiểu nà có méo dạng tín hiệu ít nhất

Chế độ B

Chế độ A

Chế độ AB

Chế độ C

Câu 21: 1 điểm

Mối quan hệ giữa vị trí điểm làm việc cả các bộ khuếch đại công suất chế độ A, B và C trên đường đặc tuyến của transistor từ dưới lên

Điểm làm việc của mạch khuếch đại chế độ AB đến B và cuối cùng là C

Điểm làm việc của mạch khuếch đại chế độ C đến B và cuối cùng là AB

Điểm làm việc của mạch khuếch đại chế độ B đến C và cuối cùng là AB

Điểm làm việc của mạch khuếch đại chế độ B đến A và cuối cùng là C

Câu 22: 1 điểm

Mối quan hệ giữa vị trí điểm làm việc cả các bộ khuếch đại công suất chế độ AB, B và C trên đường đặc tuyến của transistor từ trên xuống

Điểm làm việc của mạch khuếch đại chế độ AB đến B và cuối cùng là C

Điểm làm việc của mạch khuếch đại chế độ C đến B và cuối cùng là AB

Điểm làm việc của mạch khuếch đại chế độ B đến C và cuối cùng là AB

Điểm làm việc của mạch khuếch đại chế độ B đến A và cuối cùng là C

Câu 23: 1 điểm

Điểm làm việc của mạch khuếch đại chế độ A đến B và cuối cùng là C

Điểm làm việc của mạch khuếch đại chế độ C đến B và cuối cùng là A

Điểm làm việc của mạch khuếch đại chế độ B đến C và cuối cùng là A

Điểm làm việc của mạch khuếch đại chế độ B đến A và cuối cùng là C

Câu 24: 1 điểm

Mối quan hệ giữa vị trí điểm làm việc cả các bộ khuếch đại công suất chế độ A, B và C trên đường đặc tuyến của transistor từ trên xuống

Điểm làm việc của mạch khuếch đại chế độ A đến B và cuối cùng là C

Điểm làm việc của mạch khuếch đại chế độ C đến B và cuối cùng là A

Điểm làm việc của mạch khuếch đại chế độ B đến C và cuối cùng là A

Điểm làm việc của mạch khuếch đại chế độ B đến A và cuối cùng là C

Câu 25: 1 điểm

Mối quan hệ giữa vị trí điểm làm việc cả các bộ khuếch đại công suất chế độ A, B và AB trên đường đặc tuyến của transistor từ trên xuống

Điểm làm việc của mạch khuếch đại chế độ A đến B và cuối cùng là AB

Điểm làm việc của mạch khuếch đại chế độ AB đến B và cuối cùng là A

Điểm làm việc của mạch khuếch đại chế độ B đến AB và cuối cùng là A

Điểm làm việc của mạch khuếch đại chế độ B đến A và cuối cùng là AB

Câu 26: 1 điểm

Mối quan hệ giữa vị trí điểm làm việc cả các bộ khuếch đại công suất chế độ A, B và AB trên đường đặc tuyến của transistor từ dưới đi lên

Điểm làm việc của mạch khuếch đại chế độ A đến B và cuối cùng là AB

Điểm làm việc của mạch khuếch đại chế độ AB đến B và cuối cùng là A

Điểm làm việc của mạch khuếch đại chế độ B đến AB và cuối cùng là A

Điểm làm việc của mạch khuếch đại chế độ B đến A và cuối cùng là AB

Câu 27: 1 điểm

cần phải mắc mạch và phân cực cho transistor như nào để có được bộ khuếch đại công suất lớp AB

Mắc theo kiểu bazo chung và phân cực để điểm làm việc nằm trong vùng tuyến tính

Mắc theo kiểu bazo chung và phân cực để điểm làm việc nằm trong vùng tuyến tính nhưng sát vùng cắt

Mắc theo kiểu bazo chung và phân cực để điểm làm việc nằm sát trung vùng tuyến tính

Mắc theo kiểu bazo chung và phân cực để điểm làm việc nằm trong vùng tuyến tính và cùng cắt

Câu 28: 1 điểm

cần phải mắc mạch và phân cực cho transistor như nào để có được bộ khuếch đại công suất lớp B

Mắc theo kiểu bazo chung và phân cực để điểm làm việc nằm trong vùng cắt

Mắc theo kiểu bazo chung và phân cực để điểm làm việc nằm tại biên vùng tuyến tính và vùng cắt

Mắc theo kiểu bazo chung và phân cực để điểm làm việc nằm sát trong vùng tuyến tính

Mắc theo kiểu bazo chung và phân cực để điểm làm việc nằm sát tring vùng cắt

Câu 29: 1 điểm

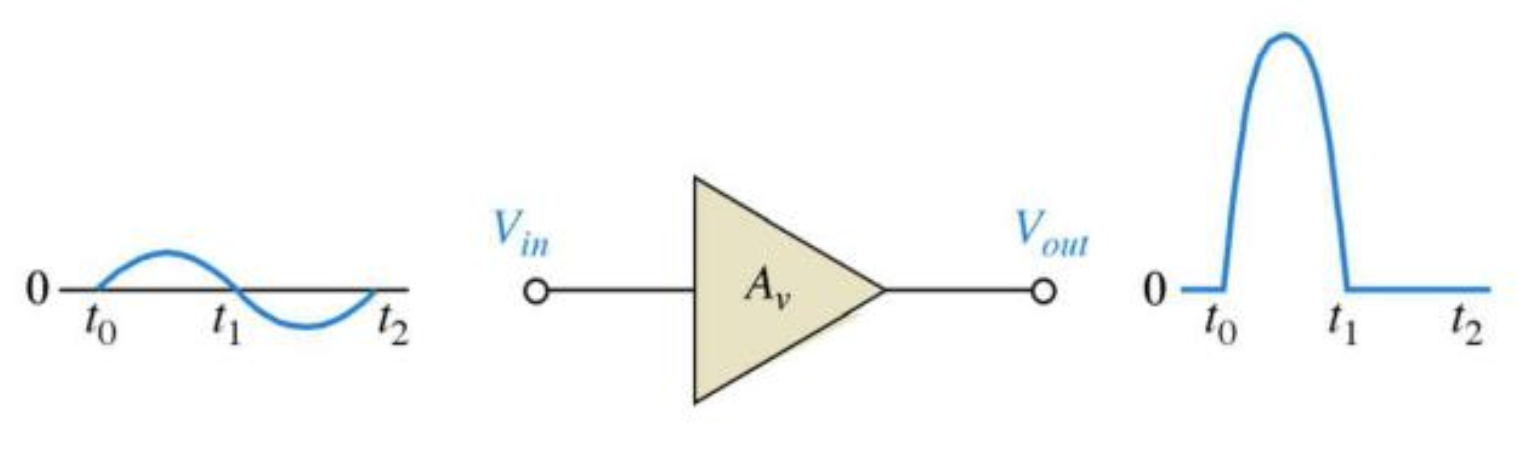

Đây là kiểu khuếch đại nào

Khuếch đại công suất lớp A

Khuếch đại công suất lớp B

Khuếch đại công suất lớp C

Khuếch đại công suất lớp AB

Câu 30: 1 điểm

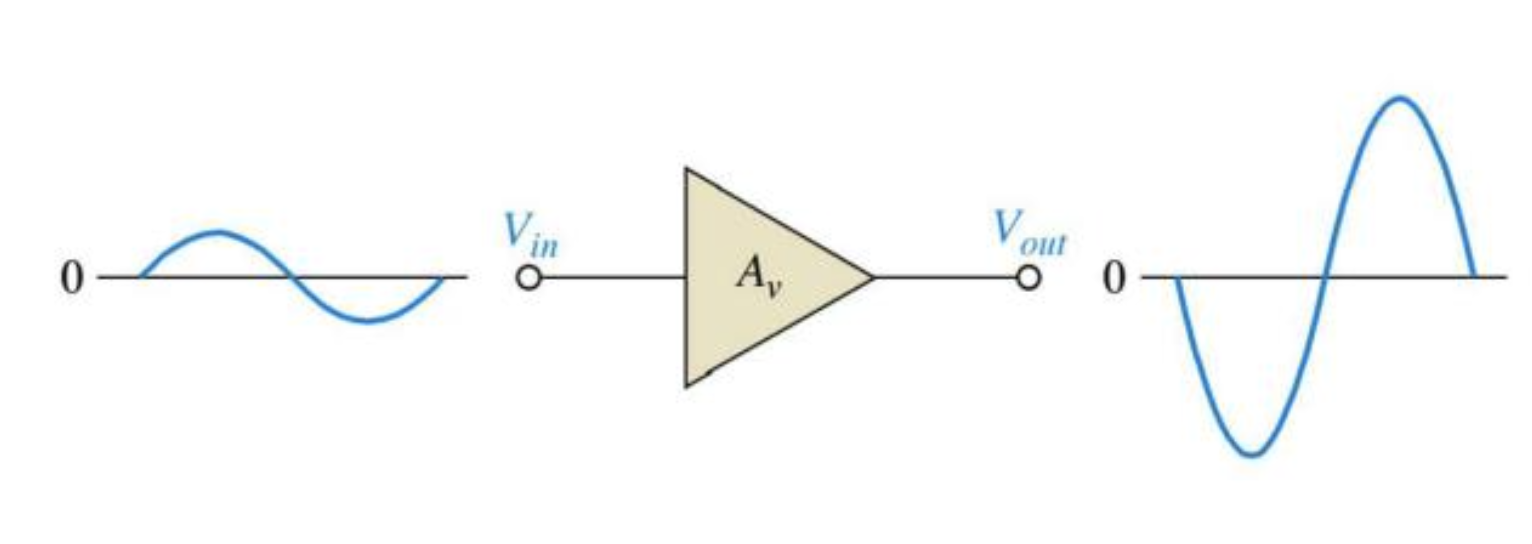

bộ khuếch đại này là bộ khuếch đại lớp nào

Hình ảnh

Khuếch đại công suất lớp B

Khuếch đại công suất lớp A

Khuếch đại công suất lớp c

Khuếch đại công suất lớp AB
